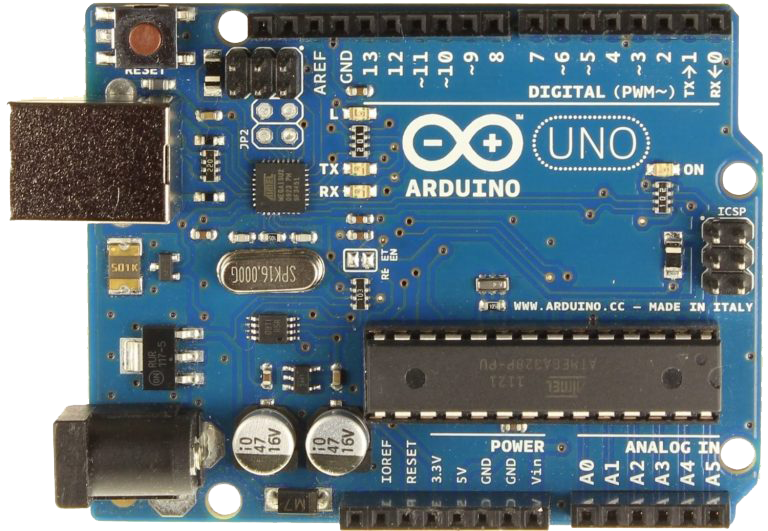

ARDUINO UNO

Arduino je open-source platforma založená na mikrokontroléroch firmy Atmel a grafickom vývojovom prostredí. Doska Arduina je navrhnutá tak, aby ju bolo možné ihneď používať na experimenty. Stačí ju pripojiť do USB, nainštalovať vývojové prostredie a môžete sa pustiť do jej programovania.

Firma Atmel Corporation vyrábajúca mikroprocesory ATMEL bola v roku 2016 odkúpená spoločnosťou Microchip Technology ( vyrábajúca procesory PICAXE a PIC ) za 3,6 miliardy $. Spoločnosť Microchip je momentálne najsilnejším hráčom na trhu 8 bitových mikroprocesorov.

Existuje veľa napodobenenín originálu Arduina. Jednou z nich je aj napodobenina NHduino, ktorej funkčnosť je veľmi podobná, ale nie úplne, doske Arduino UNO R3. Na odkaze na konci tejto vety si môžete prečítať podrobnejší popis a stiahnuť aj ovládač zariadenia ( angl. driver ) potrebný k programovaniu daného klonu  NHduino - odkaz.



Vypracoval Ing. Robert Roman

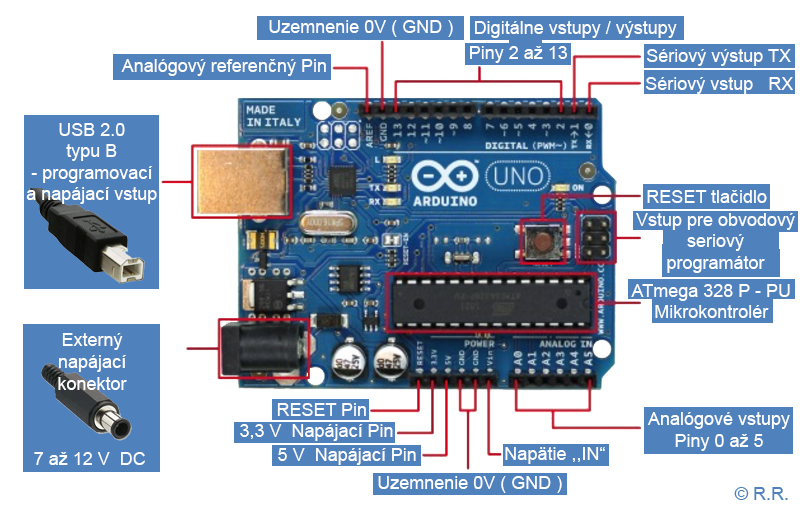

Parametre

• Programová pamäť - FLASH:   32 768 bytes ( 32 kB ) z toho 0,5 kB pre bootloader
• Programová pamäť - SRAM:      2 045 bytes   ( 2 kB )
• Programová pamäť - EEPROM: 1 024 bytes   ( 1 kB )
• Počet vstupov a výstupov - I / O pinov: 23 vstupov / výstupov, počet sa dá nastaviť podľa potreby
• Napájacie napätie:
  • cez externý napájací konektor: 7 V až 12 V
  • cez USB: 5 V
• Frekvencia: 16 MHz
• ADC = Analógovo - Digitálny prevodník ( angl. Converter ): 6 x -  10 bit -ový

Dokumentácia

• BOŽÍK Miroslav - Ako naprogram. Arduino bez predchádz. vedomostí a zručností.
• VODA Zbyšek - Sprievodca svetom Arduina - 2018 Zbyšek Voda & tím HW Kitchen
• Online popis príkazov pre Arduino - jazyk Wiring, čo je modifikovaný progr. jazyk C.
• Arduino - príručka programátora - jazyk Wiring - 2011 hobbyrobot.cz.
• NOVÁK Milan - Robotika pre SŠ: Programujeme Arduino - 2020 Jihočeská univ. Č.B.
• RNDr. OPIELA Miroslav, PhD. - Základy internetu vecí - 2023 UPJŠ Košice

Programovanie

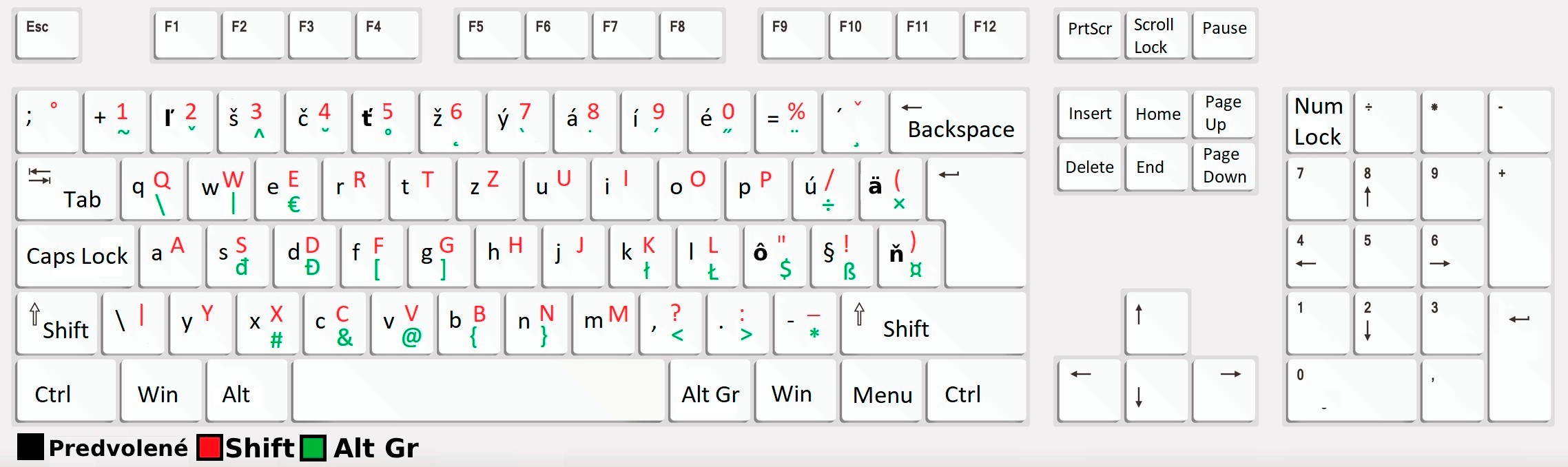

• Slovenská klávesnica - znaky: „ Ako písať znaky na klávesnici pomocou kl. AltGr. “
• Programovanie ARDUINA a ATmega32 v Assembleri.
• Python pre Arduino - PlatformIO IDE – návod na inštaláciu program. prostredia.
• Python pre Arduino - príručka pre 3. ročník SOŠ alebo septimu 8 - ročného gymnázia.
• Odkaz na iné príručky pre ARDUINO a ATmega32.

Nástroje na programovanie

• Online Tinkercad - webová aplikácia pre výuku programovania a simuláciu elektroniky.
• Online Wokwi - elektronický simulátor Arduina, súčiastok a senzorov.
• Online BlocklyDuino Editor na GitHub.io - programovanie „ pomocou blokov “.
• Online Blockly@rduino Editor, Technologies College - blokové progr. - Francúzsko.

ARDUINO IDE Editor - apky pre ARDUINO

• IDE - odkaz na najnovšie verzie pre všetky OS.
• IDE - verzia 2.3.6  - iba pre OS Windows 10 a novšie.
• IDE - verzia 1.8.13 - iba pre OS Windows 7.

• IDE - verzia 2.3.6  - iba pre OS Linux 64 aj 32 - bitový.
• IDE - verzia 1.8.13 - iba pre OS Linux 32 - bitový.
• IDE - verzia 1.8.13 - iba pre OS ARM Linux 32 - bitový.

• IDE - verzia 1.8.13 - iba pre MAC OS verzie 10 a novšie.
• IDE - verzia 2.3.6  - iba pre MAC OS verzie 11 a novšie.

01 - How to do it - Ukážky programov pre ARDUINO

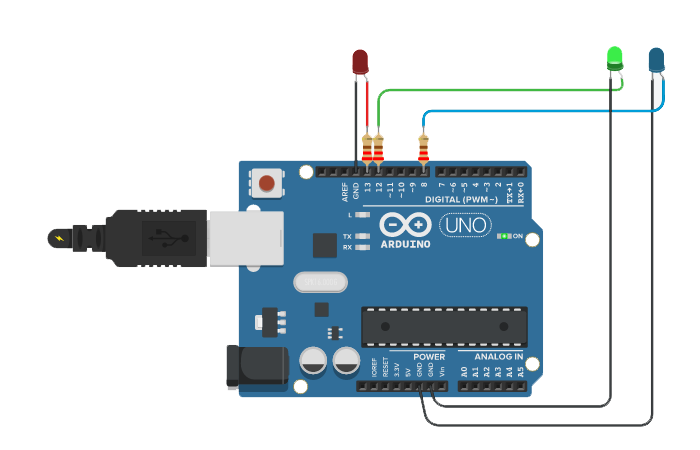

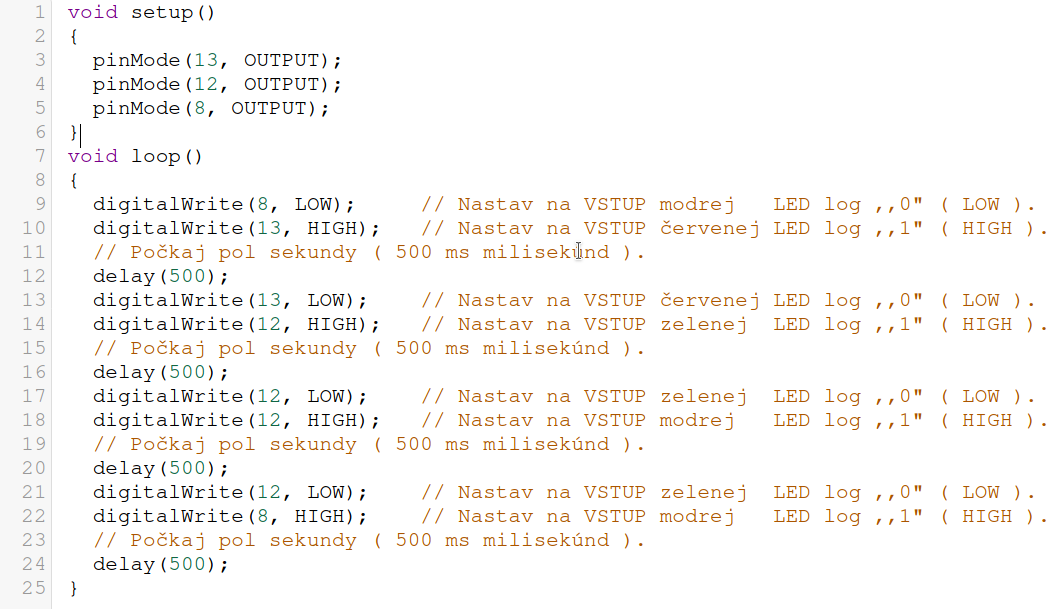

• RGB LED - zapínanie LED za sebou - projekt pre ARDUINO - kópia obrazovky.

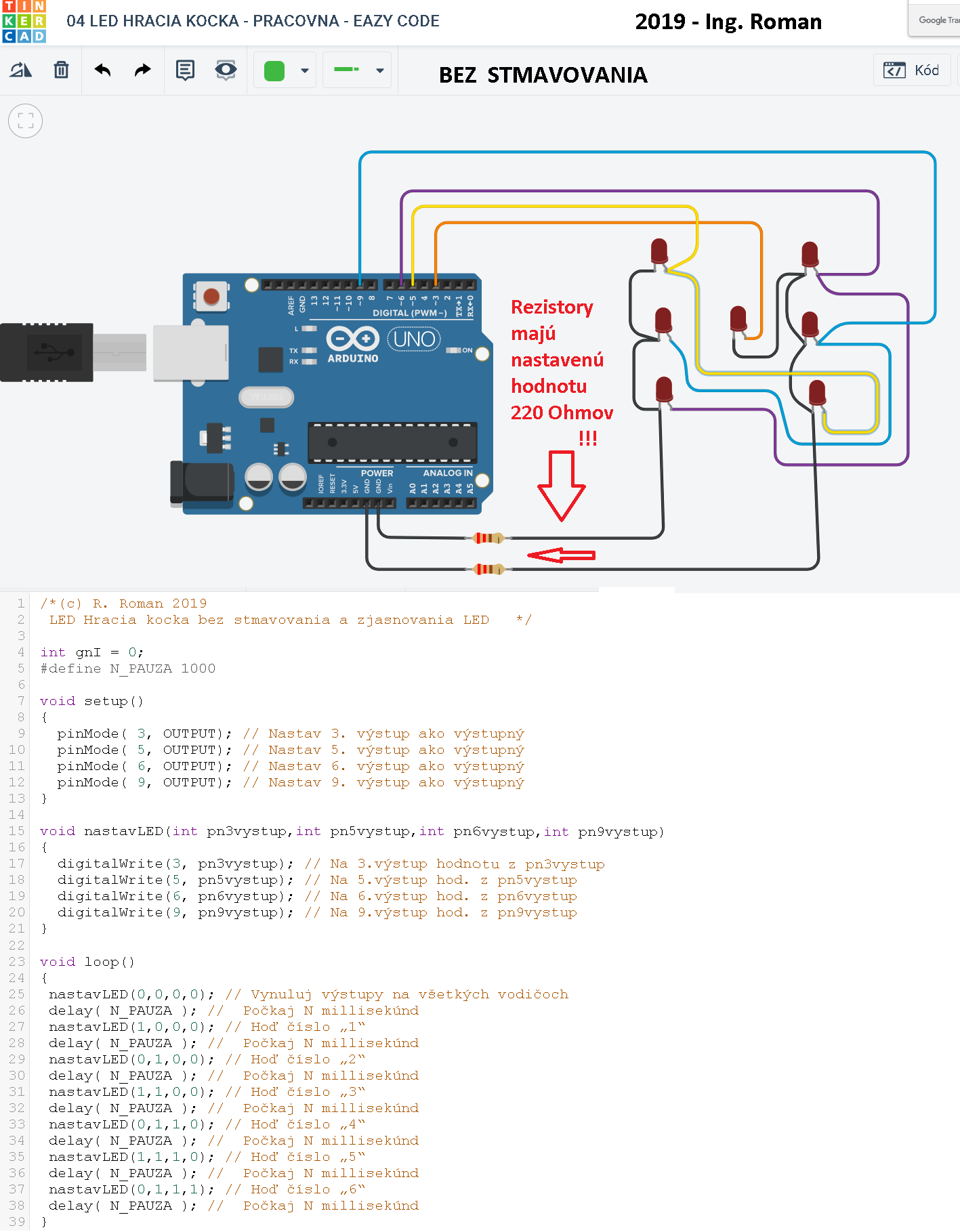

• LED kocka - eazy code - projekt pre ARDUINO UNO R3 - kópia obrazovky.

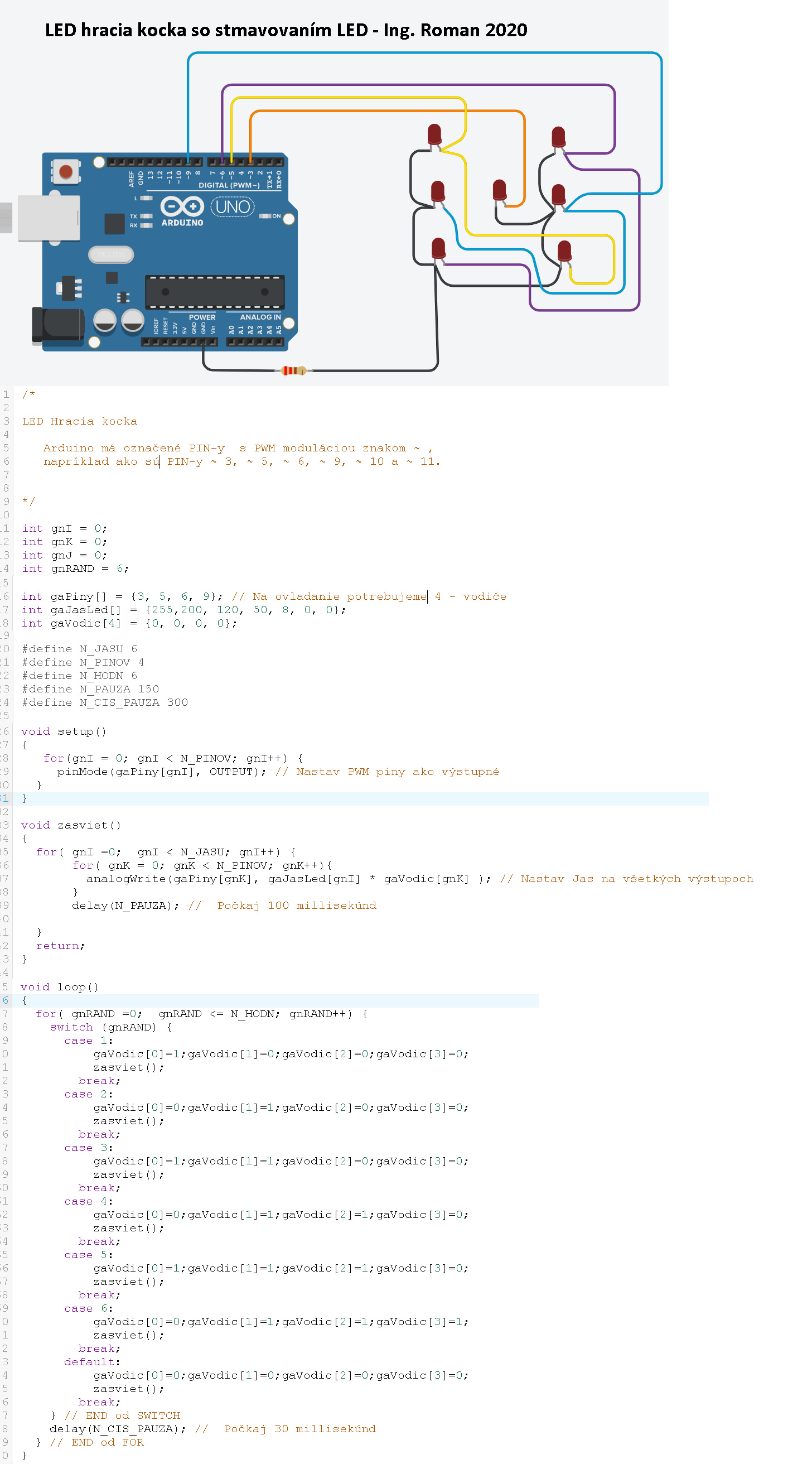

• LED kocka - so stmievaním LED - projekt pre ARDUINO UNO R3 - kópia obrazovky.
• Odkaz na iné projekty a programy pre ARDUINO a ATmega32.

02 - How to do it - LCD displej s prev. pre I2C zbernicu

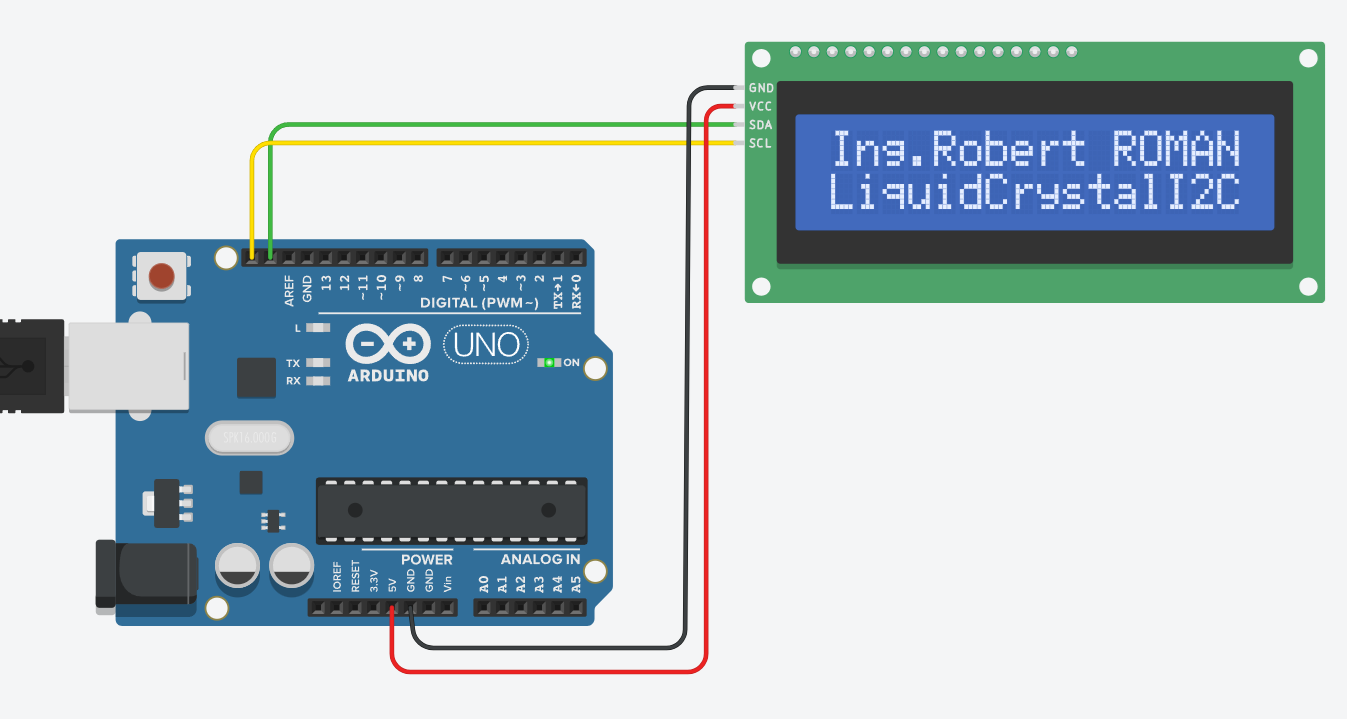

• LCD displej 16 x 2 - projekt pre ARDUINO UNO R3 - schéma zapojenia.
• LCD displej 16 x 2 - projekt pre ARDUINO UNO R3 - zdrojový kód.

• SÉRIOVÁ KOMUNIKÁCIA z PC do ARDUINA na LCD - projekt - zdrojový kód.

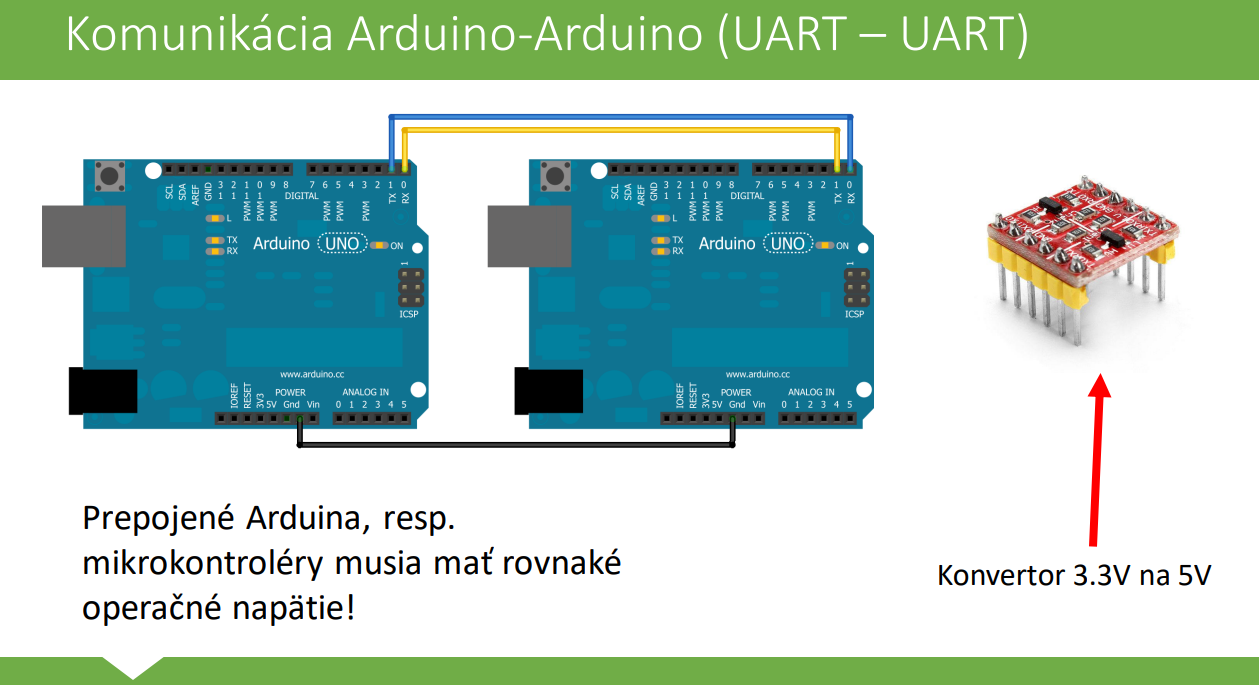

• SÉRIOVÁ KOMUNIKÁCIA medzi dvomi Arduinami - projekt - schéma zapojenia.
• SÉRIOVÁ KOMUNIKÁCIA - podrobný návod - IT akadémia UPJŠ Košice..
• SÉRIOVÁ KOMUNIKÁCIA - odkaz - hwkitchen.cz.

03 - How to do it - Oper. systém Android, Bluetooth ZS-040 ( HM-10 )

• OS Android a Arduino - projekty.
• HM-10 Bluetooth 4.0 modul na module ZS-040 - eshop TechFun.sk.

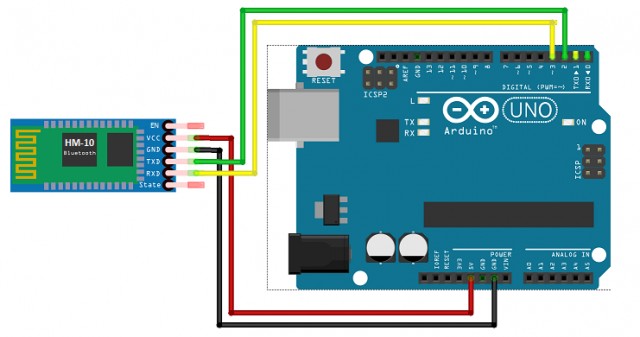

• Nízkoenerg. tech. Bluetooth s HM-10 BLE 4.0. - schéma zapojenia.
• Nízkoenerg. tech. Bluetooth s HM-10 BLE 4.0. - zdrojový kód.
• Nízkoenergetická technológia Bluetooth s HM-10 BLE 4.0 a Arduinom.

• Arduino a modul HM-10-BlueTooth .. pre Android. - schéma zapojenia.
• Arduino a modul HM-10-BlueTooth .. pre Android. - zdrojový kód.
• Arduino a modul HM-10-BlueTooth na ovládanie LED pomocou aplikácie pre Android.

01 - Library - LiquidCrystal_I2C-master

• LCD displej 16 x 2 - knižnica LiquidCrystal_I2C pre LCD v ZIP.
• LCD displej 16 x 2 - popis knižnice LiquidCrystal_I2C.
• LCD displej 16 x 2 - aktuálna knižnica LiquidCrystal_I2C pre LCD na GitHub.
• I2C LCD príručka - návod na použitie  LiquidCrystal_I2C.h v angličtine.

• Adafruit_LiquidCrystal.h - odkaz - popis Adafruit-I2C modulu.
• Adafruit_LiquidCrystal.h - knižnica - knižnica SPI pre LCD Adafruit-I2C modul.
• Adafruit_LiquidCrystal.h - zdrojový kód - program pre ovladanie LCD Adafruit-I2C modulu.

Moduly pre ARDUINO - od ATMEL Technologies

• Vývojový kit Digispark Attiny85 - 8-vývodové, USB.

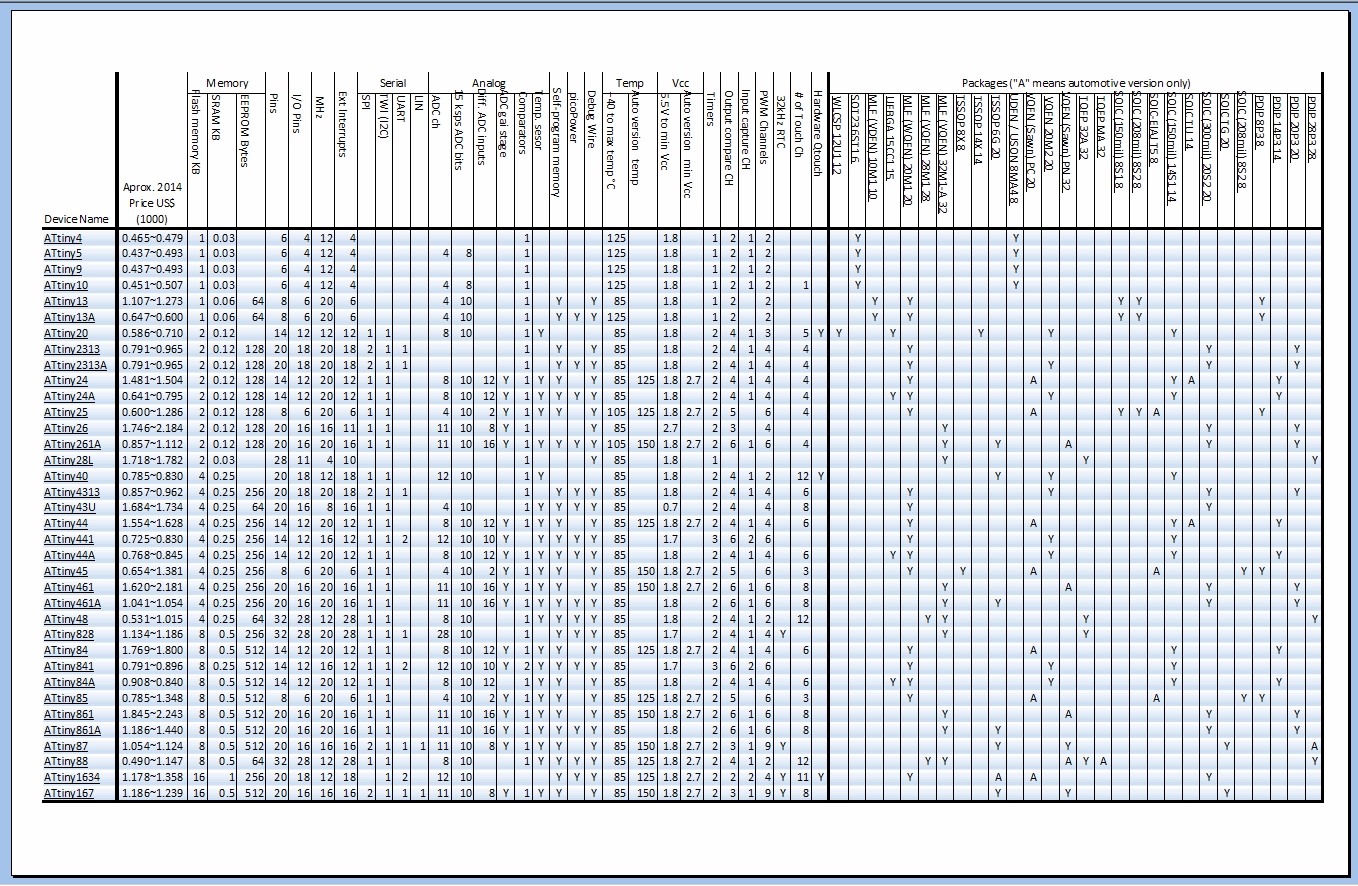

• Zoznam produktov, verzií ATtiny s popisom.
• Krabička pre Arduino UNO R3, akrylát.
• Experimentálna doska pre Arduino.

• Ethernet modul W5100 R3 pre Arduino Uno.
• Ethernet modul W5200  pre Arduino Uno.
• Ethernet modul W5500  pre Arduino Uno.

Úvod do sveta číslicovej techniky - CZ knihy

• Martin Malý -- 1 diel - Porty, bajty, osembity - procesory a ich vzájomné súvislosti.
• Martin Malý -- 2 diel - Hradla, volty, jedno-čipy - úvod do balastenia.
• Martin Malý -- 3 diel - Dáta, čipy, procesory - rozhrania PS/2, SPI a SD pamäťová karta.

ARDUINO KLONY

• tieto dosky nemájú prevodník založený na ATmega16U/8U,
• používajú ako prevodník chip CH340 až CH343, CH 9102 prevažne čínskej výroby,
• riešením problému s nefunkčnosťou je už len vyhľadanie tých správnych ovladačov.

• NHduino - Arduino Uno R3 Compatible - ovládač zariadenia ( angl. driver ) k stiahnutiu.
